FRAME+ 75/90 LF – Lüftungsklappe

Die Lüftungsklappen FRAME+ 75 LF (Drehflügel mit 170 mm und 300 mm Flügelbreite) sowie FRAME+ 90LF (Drehflügel mit 190 mm und 300 mm Flügelbreite) lassen sich perfekt in die jeweiligen RAICO Systemfamilien Aluminiumfenster FRAME+ 75 WI bzw. FRAME+ 90 WI integrieren. Beide Lüftungsklappen können mühelos in allen THERM+ und ELEMENT+ Fassadensystemen eingespannt werden. Zur motorischen Öffnung steht für beide Systeme ein komplett verdeckt liegender Drehflügelantrieb ohne sichtbare Kette zur Verfügung.

Fachberater kontaktieren

Highlights

Energieeinsparung

durch Nachtauskühlung möglich

Schlagregendichtheit

bis E 900

Ansichtsbreite

von 170 mm und 300 mm (bei 75) bzw. 190 mm und 300 mm (bei 90) serienmäßig

Einbruchhemmung

RC2

Technische Daten

Max. Höhe: 3.000 mm

Öffnungswinkel: bis zu 135°

Ansichtsbreite bei Bautiefe 75 mm: 170 mm
300 mm

Ansichtsbreite bei Bautiefe 90 mm: 190 mm
300 mm

Prüfung / Zulassung

Prüfungen: nach EN 14351-1 Produktnorm für Fenster und Außentüren

Widerstand gegen Windlast¹: Klasse 4

Luftdurchlässigkeit¹: bis Klasse 4

Schlagregendichtheit¹: bis E 900

Bedienkräfte¹: bis Klasse 2

Dauerfunktion: bis Klasse 3

Einbruchhemmung: RC2

Schalldämmung bei Bautiefe 75 mm: bis 42 dB (75 LF 170)*
bis 40 dB (75 LF 300)*

Schalldämmung bei Bautiefe 90 mm: bis 42 dB (90 LF 190)*
bis 42 dB (90 LF 300)*

Wärmedämmung: bis 0,94 W/m²K

Varianten

Einbruchhemmung

Durch den Einsatz von zusätzlichen Bauteilen kann das RAICO Fenstersystem mit einbruchhemmenden Eigenschaften in der Widerstandsklasse RC2 werden.

Referenz Objekte

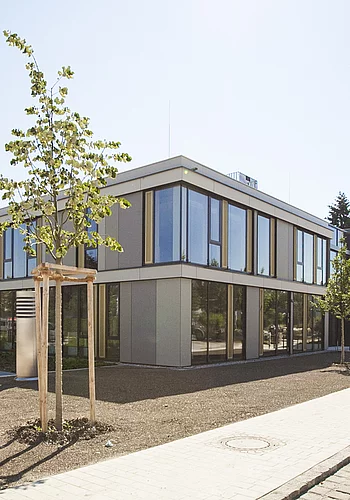

GilchingBürgerzentrum Gilching

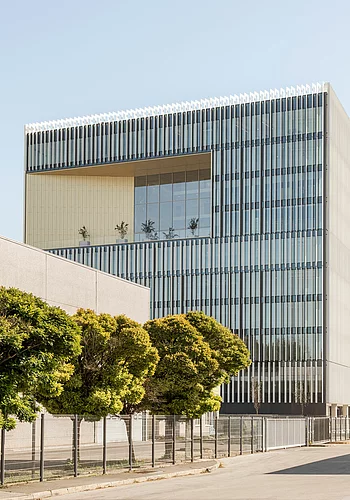

LjublijanaDCB Montana

MindelheimGROB Büro- und Kantinengebäude (B6)
